Kabeltrasse / Kabelrinne & Zubehör

Wand- und Stielausleger mit angeschweißter Kopfplatte B310mm Stahl tauchfeuerverzinkt

Wand- und Stielausleger mit angeschweißter Kopfplatte B210mm Stahl tauchfeuerverzinkt

inkl. Schrauben FLM 6 x 12 Hängestiel- und Wandausleger, mittelschwer, zur Wand- und Hängestielmontage, einschließlich anteilmäßigen Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. VDE zertifiziert! Abmessungen (ca. Maße) Auflagehöhe H : 80 mm Auflagelänge L : 210 mm Tragfähigkeit F bei L/2 : 1,2 kN im System geprüft Werkstoff Ausleger : Stahl, bandverzinkt nach DIN EN 10346

Flachrundschraube ähnlich DIN 603, mit verzahnter Flanschmutter nach DIN EN 1661. Abmessungen (ca. Maße) Gewinde : M 6 Länge : 20 mm Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598/4042, dickschichtpassiviert

Stahl, tauchfeuerverzinkt nach EN ISO 1461, verwendbar für Wandausleger KTAL..., KTAM... und KTA... Hängestiel, 3-seitig durchgehend gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 5050/..., für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 50.50 F mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! VDE zertifiziert! für Ausleger : KTAL... KTAM... KTA... für Ausleger : KTAS 100 - 400 (Funktionserhalt/KFO) für Ausleger : KTA 100 - 600 (Funktionserhalt/MLAR) Abmessungen (ca. Maße) Kopfplatte L x B x t : 140 x 80 x 5 mm Befestigungslochung : 13 x 20 mm mittiger Abstand : 100 mm U-Profil : 50 x 50 x 50 mm Materialstärke t : 2,5 mm dreiseitige Profillochung, einreihig : 12 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 305 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Wand- und Stielausleger mit angeschweißter Kopfplatte B410mm Stahl tauchfeuerverzinkt

Stahl, bandverzinkt nach EN 10327 inkl. Schrauben FLM 6 x 12 Hängestiel- und Wandausleger, mittelschwer, zur Wand- und Hängestielmontage, einschließlich anteilmäßigen Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. VDE zertifiziert! Abmessungen (ca. Maße) Auflagehöhe H : 60 mm Auflagelänge L : 110 mm Tragfähigkeit F bei L/2 : 1,2 kN im System geprüft Werkstoff Ausleger : Stahl, bandverzinkt nach DIN EN 10346

Wandausleger, sendzimirverzinkt nach DIN EN 10142, zur schraubenlosen Befestigung mit dem patentierten Fast Assembling System (FAS) von Gitterrinnen der Breite 50 mm.

Distanzstück zum Einsatz in US 5-Stiel 80x45x40 Stahl tauchfeuerverzinkt

Klemmstück für Gitterrinnenbefestigung Edelstahl, rostfrei blank, nachbehandelt

Befestigungsmaterial Flachrundschraube M10x25+Beilagscheibe M10+Mutter M10

Stoßstellenverbinder für Gitterrinne Stahl tauchfeuerverzinkt

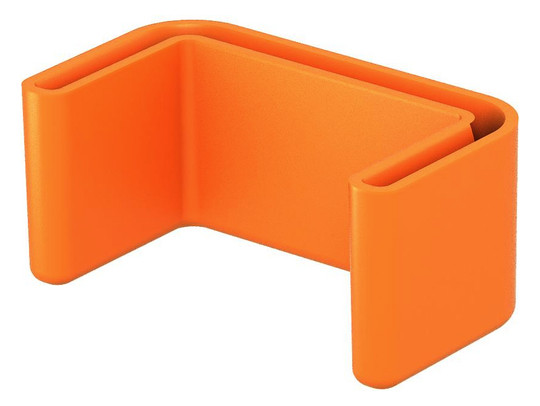

Schutzkappe für US 3-Stiel 25x50 Polyethylen

Wand- und Stielausleger mit angeschweißter Kopfplatte B110mm Stahl tauchfeuerverzinkt

zur variablen Befestigung von Gitterrinnen, und variablen Gewindeabhängung von Gitterrinnen

für Boden-und Deckenbefestigung geeignet symmetrisch (inkl. FLM 8 x 16) Wandanschlusswinkel, gleichschenklig, zur Boden-, Decken- und Wandbefestigung, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) H x B x L : 60 x 60 x 40 mm Materialstärke t : 5 mm Lochung 1. Schenkel : 9 x 20 mm Lochung 2. Schenkel : 9 (auf 11) x 30 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Stahl, tauchfeuerverzinkt nach EN ISO 1461, inkl. Schrauben FLM 6 x 12 Hängestiel- und Wandausleger, standard, zur Wand- und Hängestielmontage, einschließlich galvanisch verzinkten anteilmäßigem Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Der Einsatz des KTA... im Funktionserhalt ist nur in Verbindung mit KAWG 12 zu verwenden! VDE zertifiziert! Abmessungen (ca. Maße) Auflagehöhe H : 55 mm Auflagelänge L : 210 mm Tragfähigkeit F bei L/2 : 2,5 kN im System geprüft Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

für Kabelrinnen bis 400 mm Breite, Stahl, tauchfeuerverzinkt nach EN ISO 1461 Hängestiel, U-Profil mit angeschweißter Kopfplatte, System HUF 50/..., für Ausleger zur ein- und beidseitigen Verlegung, beidseitige Anordnung der Ausleger horizontal auf gleicher Höhe mittels Distanzstück UD 24 möglich. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Achtung: Eingeschränktes Platzangebot zur Kabelrinnenbestückung (Länge des Hängestiels abzüglich Höhe des Auslegers)! VDE zertifiziert! für Ausleger : KTUL... KTUM... für Doppelausleger : KTDL... für Zentralabhängung : ZKU... = 400 mm Länge für Ausleger : KTUG... = 400 mm Länge (Funktionserhalt) für Ausleger : KTU... = 400 mm Länge in Verbindung mit Konsolenadapter KAWG 12 (Funktionserhalt) Abmessungen (ca. Maße) Kopfplatte L x B x t : 140 x 40 x 5 mm Befestigungslochung : 13 x 20 mm mittiger Abstand : 100 mm U-Profil : 50 x 22 x 2 mm Profillochung, einreihig : 12 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 201 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Schutzkappe für US 5-Stiel 25x50 Polyethylen

Flachrundkopfschraube ähnlich DIN 603, inklusive verzahnter Flanschmutter nach DIN EN 1661. Abmessungen (ca. Maße) Gewinde : M 8 Länge L : 16 mm Festigkeitsklasse : 8.8 Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Stahl, tauchfeuerverzinkt nach EN ISO 1461, inkl. Schrauben FLM 6 x 12 Hängestiel- und Wandausleger, standard, zur Wand- und Hängestielmontage, einschließlich galvanisch verzinkten anteilmäßigem Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Der Einsatz des KTA... im Funktionserhalt ist nur in Verbindung mit KAWG 12 zu verwenden! VDE zertifiziert! Abmessungen (ca. Maße) Auflagehöhe H : 65 mm Auflagelänge L : 310 mm Tragfähigkeit F bei L/2 : 2,5 kN im System geprüft Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Hängestiel mit angeschweißter Kopfplatte 50x30x300 Stahl tauchfeuerverzinkt

zum Anbau von Verteilerdosen Stahl, bandverzinkt nach EN 10327, inkl. Schrauben FLM 6x12 Montageplatte, zum Anbringen von Verteiler-, Abzweigdosen oder Kabelverschraubungen an Gitterrinnen, Kabelrinnen und -leitern oder sonstigen Konstruktionen mit Montagelochungen sowie zur Montage an Gitterrinnen mit min. zwei seitlichen Längsdrähten, einschließlich anteilmäßigem Befestigungszubehör für Kabelrinnen und -leitern, zur Montage an Gitterrinnen erforderliches Befestigungszubehör 2 x GRSM 6 bitte gesondert bestellen. Abmessungen (ca. Maße) B x H : 130 x 139 mm Befestigungslochngen : 5,3 x 38 mm und 7 x 20 mm Ø 5,3 mm Kabelverschraubungslochungen : Ø 22,6 mm Ø 13 mm Ø 29 mm Ø 25,5 mm Ø 16 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Gitterrinnen-Universalverbinder 2-teilig, inkl. Flanschmutter, zur Erstellung von durchlaufenden Gitterrinnen und zur variablen Herstellung von Formstücken Universalverbinder, zweiteilig, zur Erstellung von durchlaufenden Gitterrinnen und zur variablen Herstellung von Formstücken. Die Gitterrinnen können nur mit der im Lieferumfang enthaltenen Sonderflanschmutter montiert werden. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Gitterrinnen mit einem Draht-Ø 3,5 - 6 mm Abmessungen (ca. Maße) L x B : 22 x 12 mm Drahtmittenabstand : 11 mm Gewinde : M6 Gewindelänge : 15 mm Festigkeitsklasse : 8.8 Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598, blaupassiviert

inkl. Schrauben FLM 6 x 12 Hängestiel- und Wandausleger, mittelschwer, zur Wand- und Hängestielmontage, einschließlich anteilmäßigen Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. VDE zertifiziert! Abmessungen (ca. Maße) Auflagehöhe H : 82 mm Auflagelänge L : 420 mm Tragfähigkeit F bei L/2 : 1,5 kN im System geprüft Werkstoff Ausleger : Stahl, bandverzinkt nach DIN EN 10346

Klemmstück für Gitterrinnenbefestigung Stahl tauchfeuerverzinkt

Stahl, tauchfeuerverzinkt nach EN ISO 1461, inkl. Schrauben FLM 6 x 12 Hängestiel- und Wandausleger, standard, zur Wand- und Hängestielmontage, einschließlich galvanisch verzinkten anteilmäßigem Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Der Einsatz des KTA... im Funktionserhalt ist nur in Verbindung mit KAWG 12 zu verwenden! VDE zertifiziert! Abmessungen (ca. Maße) Auflagehöhe H : 75 mm Auflagelänge L : 410 mm Tragfähigkeit F bei L/2 : 2,5 kN im System geprüft Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Wand- und Stielausleger mit angeschweißter Kopfplatte B310mm Stahl tauchfeuerverzinkt

Gitterrinnenbefestigungsplatte, zur Wand-/Boden- und Auslegerbefestigung von Gitterrinnen, zur Wandbefestigung für Gitterinnen mit einer Breite = 100 mm und mind. zwei seitlichen Längsdrähten, zur Boden-/Auslegerbefestigung in Querrichtung für Gitterinnen mit einer Breite = 100 mm und mind. zwei Längsdrähten im Boden mit einem mittigen Abstand von 50 mm und zur Boden-/Auslegerbefestigung in Längsrichtung mit mind. zwei Längsdrähten im Boden mit einem mittigen Abstand von 20 mm. Befestigungszubehör muss je nach Anwendungsfall gesondert bestellt werden. VDE zertifiziert! Verwendung Wandbefestigung : GR 60.100 GRS 60.100 MTC 105.100 MTS 105.100 MTCG 50.100 Verwendung Boden-/Auslegerbefestigung in Querrichtung : alle Niedax Gitterrinnen, MTC... .100 - ..., MTS... .100 - ...und MTCG 50.100 mit Ausnahme von GR 40.040, GRC 60.060 und GRCI 50.050 - 300 Verwendung Boden-/Auslegerbefestigung in Längsrichtung : GR 60.060 GRS 60.060 Verwendung Deckenbefestigung : MTCG 50.100 Verwendung Deckenabhängung : Verbindung MTCT 100 mit Deckenleuchte Verwendung Decken-, Wand-, Bodenbefestigung : MCH 8.20 Abmessungen (ca. Maße) : 56 x 22 mm Bef. Lochung : 7 x 15 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Wandbefestigung für Gitterrinne 50x59 Stahl bandverzinkt

Klemmstück CE30 V2A

Längs- und Winkelverbinder für AZ-Kanal 45x100 Stahl tauchfeuerverzinkt

Verbindungsstueck CE 25, in Edelstahl V2A (1.4301). Verkaufseinheit: 1 Stueck.

Stahl, tauchfeuerverzinkt nach EN ISO 1461, inkl. Schrauben FLM 6 x 12 Hängestiel- und Wandausleger, standard, zur Wand- und Hängestielmontage, einschließlich galvanisch verzinkten anteilmäßigem Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! VDE zertifiziert! Abmessungen (ca. Maße) Auflagehöhe H : 45 mm Auflagelänge L : 110 mm Tragfähigkeit F bei L/2 : 2,5 kN im System geprüft Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Universalverbinder, zweiteilig, zur Erstellung von durchlaufenden Gitterrinnen und zur variablen Herstellung von Formstücken, einschließlich anteilmäßigem tauchfeuerverzinkten Befestigungszubehör. Verwendbar für : Gitterrinnen mit einem Draht-Ø 3,9 - 5 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Wand- und Stielausleger mit BefestigungsschraubeM10x25 B110mm Stahl bandverzinkt

Stahl, bandverzinkt nach EN 10327 inkl. Schrauben FLM 6 x 12 Hängestiel- und Wandausleger, mittelschwer, zur Wand- und Hängestielmontage, einschließlich anteilmäßigen Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. VDE zertifiziert! Abmessungen (ca. Maße) Auflagehöhe H : 82 mm Auflagelänge L : 320 mm Tragfähigkeit F bei L/2 : 1,5 kN im System geprüft Werkstoff Ausleger : Stahl, bandverzinkt nach DIN EN 10346

Klemmstück für Gitterrinne zur Trennstegbefestigung Edelstahl, rostfrei blank, nachbehandelt

für U-Profile zur Montage an waagerechten Decken Schraubkopfplatte, Kopfplatte mit angeschweißtem U-Profil, zur Montage an waagerechten Decken, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! für Profil : U 50/... Abmessungen (ca. Maße) Kopfplatte L x B x t : 140 x 40 x 5 mm Befestigungslochung : 13 x 20 mm mittiger Abstand : 100 mm U-Profillochung : ? 12 mm mittiger Abstand : 50 mm Gesamtlänge L : 105 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Längs- und Winkelverbinder für Kabelrinne, horizontal 60x200 Stahl bandverzinkt
